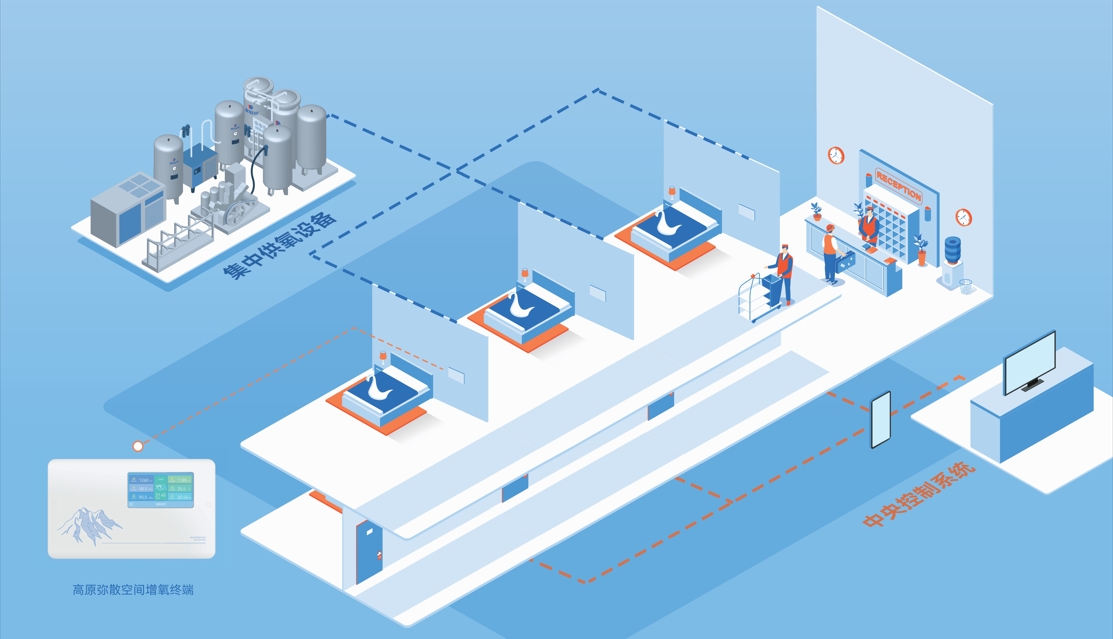

集中供氧系統設備
更新時間:2024-11-19 14:27:33 字號:T|T
集中供氧系統設備
工作原理

PSA分子篩制氧系統,是應用的變壓吸附(PSA)技術,從空氣中提取氧氣的新型設備。其以空氣為原料,沸石分子篩為吸附劑,在常溫低壓下,利用沸石分子篩對氧氮的選擇性吸附及吸附容量隨吸附壓力增加而增加,隨吸附壓力減小而減小的特性。在加壓條件下吸附氮氣,富集氧氣,在減壓條件下解吸氮氣,同時再生分子篩,循環交替,從而分離出氧氣。具體工作過程為壓縮空氣經空氣純化干燥機凈化后,通過切換閥進入吸附塔。在吸附塔內,氮氣被分子篩吸附,氧氣在吸附塔頂部被聚積后進入氧氣儲罐,再經除異味、除塵和除菌過濾后,即獲得合格的高純氧氣。整個制氧過程為物理吸附過程,無化學反應,對環境無污染。
\\

\

\\

\
\\\
制氧系統可實現低廉合理的運行成本和維護費用、自行制氧意味著可省去加工、灌裝和輸送成本,交貨后即可使用、但必須連接干燥的壓縮空氣源

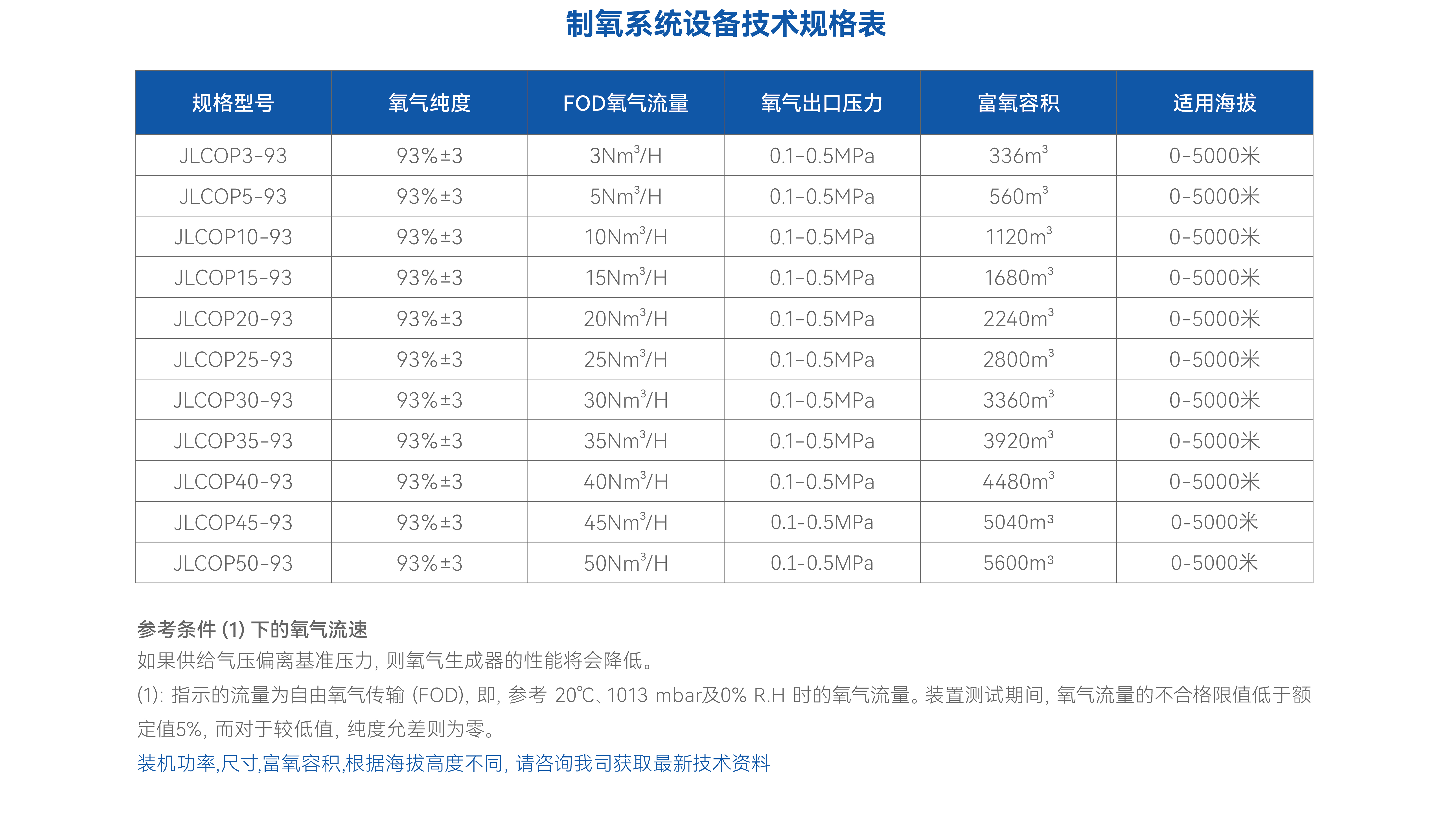

技術指標

? 氧氣產量:1~200Nm³(標準狀態下)

? 氧氣純度:93±3% (高純氧氣)

? 氧氣壓力:0.01~0.6MPa(表壓,穩定可調)

彌散供氧量計算
(總供氧量) Q3=(彌散供氧量)Q1 + (人員耗氧量) Q2
 1、(彌散式供氧量) Q1= (VFxa%) ÷RoxK1
 Q1:房間氧含量每小時提升 a%所需氧流量 (m3/h)
VF:富氧房容積 (m3)
a%:富氧房每小時氧含量提升的體積百分比
Ro:供氧管道出口氧氣濃度 (%)
K1:房間密封性修正系數 (1~1.67)
2、(人員耗氧量) Q2 =(QRxNR)÷Ro
Q2:富氧室內人員每小時總耗氧流量(m3/h)
QR:富氧室內單人每小時耗氧流量 (m3/h)
NR:富氧室內******活動人數
Ro供氧管道出口氧氣濃度(%)
從事不同活動的人體耗氧量
\

影響因素:房間富氧水平、房間密封性、門窗開啟頻率、氧氣流速、人員氧氣消耗

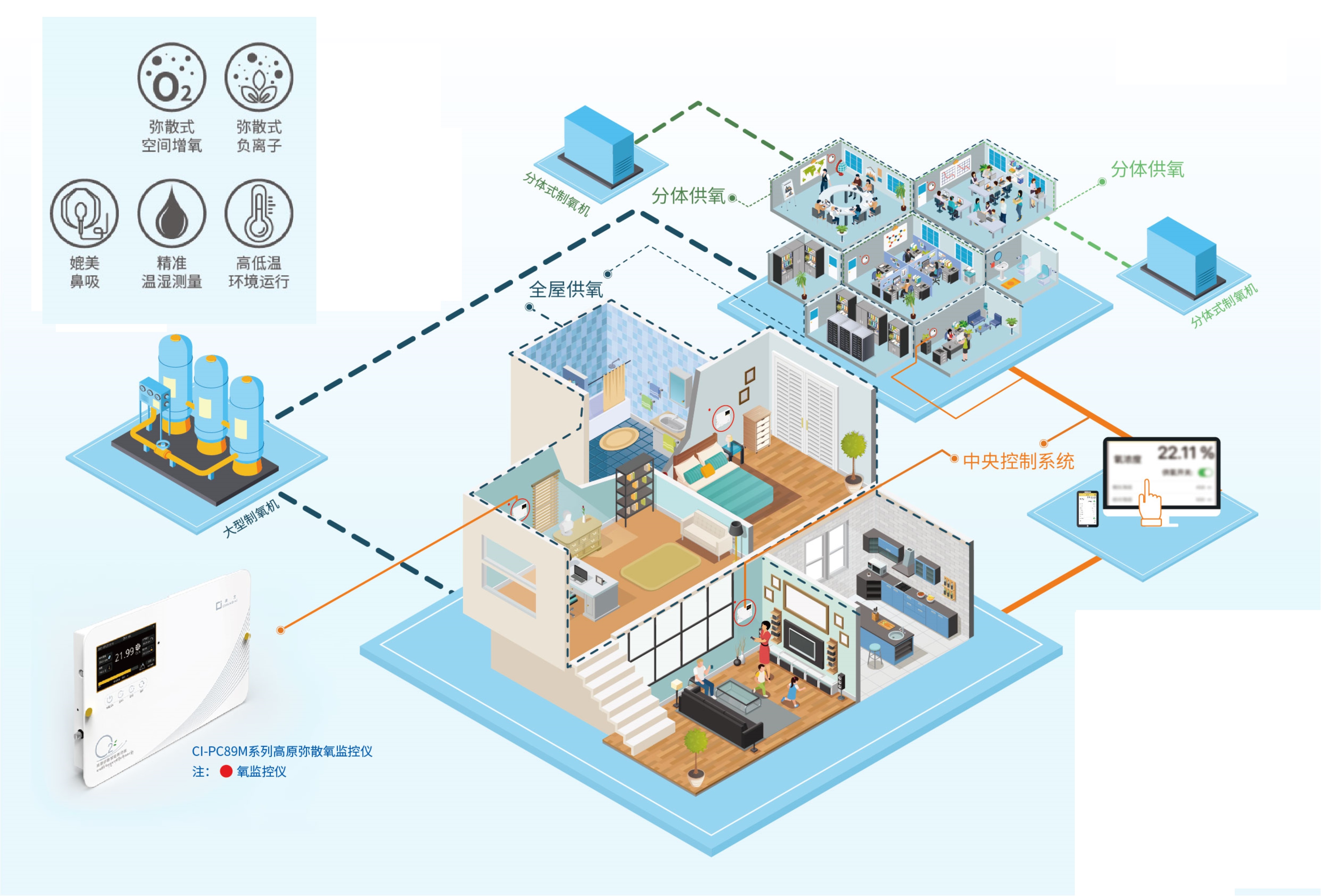

行業運用
高原酒店制氧、高原辦公樓供氧、高原學校彌散供氧、水產養殖、水質生態保護、鋼廠/玻璃等制造行業氧氣助燃
\

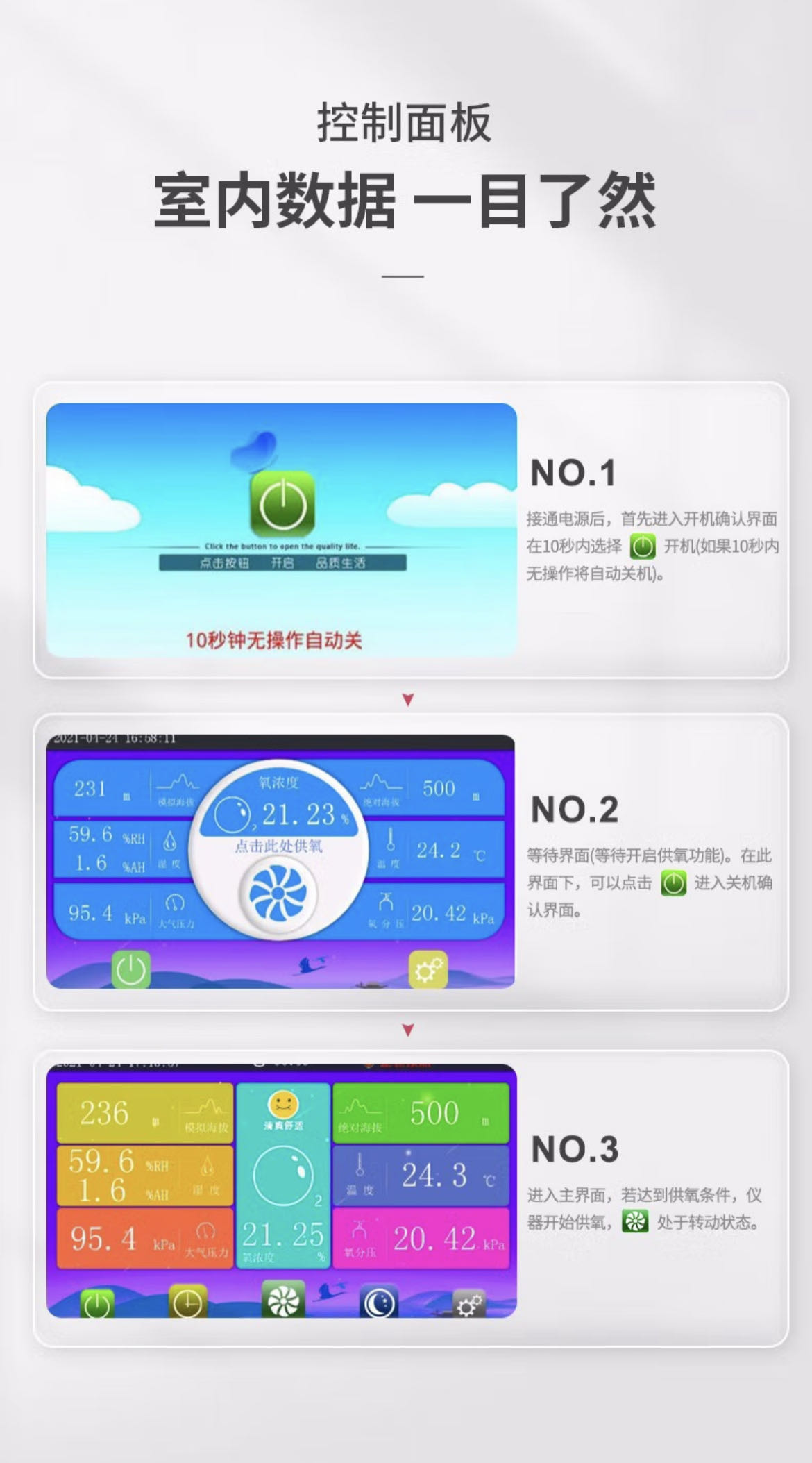

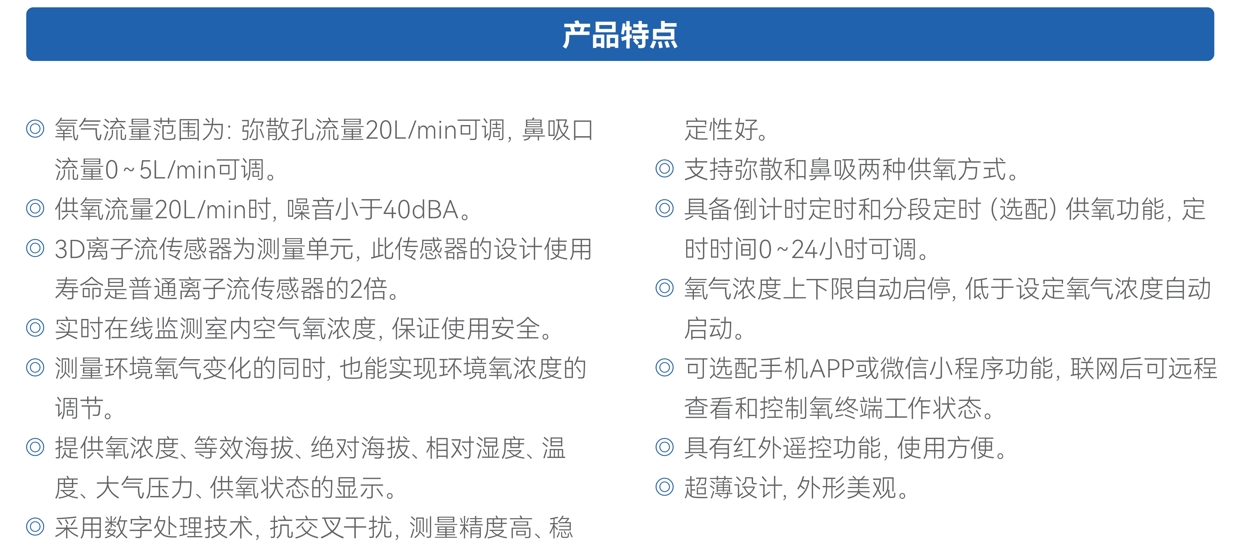

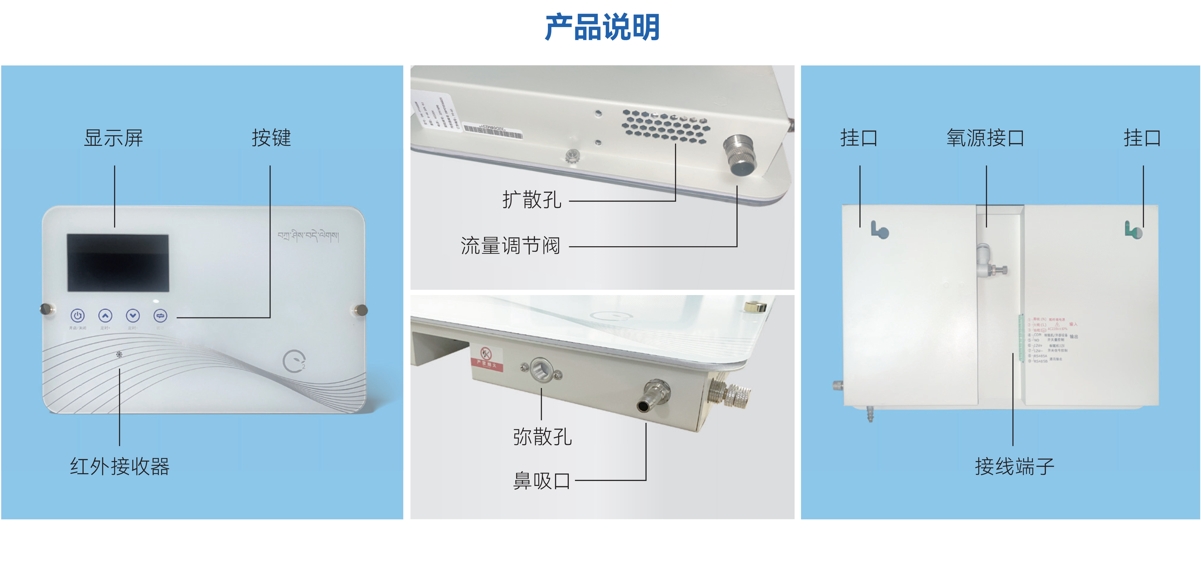

室內彌散氧氣智能終端
\
\
\

此款為******配版本

\
\

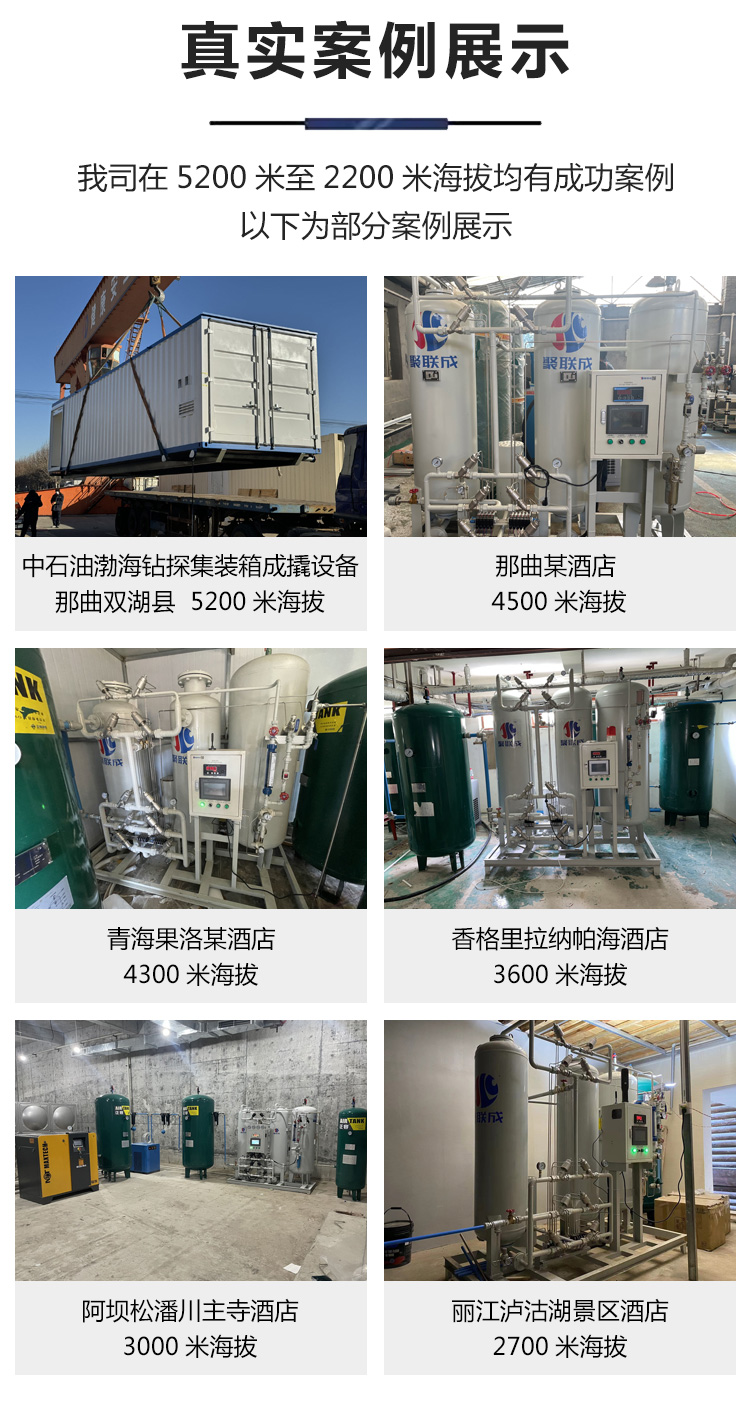

產品運用案例

高原酒店、高原機場、高原施工工程,設備方便安裝使用、節約場地,可安裝在草坪、屋頂和適用的場地,減少建設周期和成本,具有投資省、見效快、使用便撞、安全等優點。


\
產品特點
集成一體                                                            定制設計

設備模塊化,集成化設計,無需單獨改造設備間      根據客戶的不同需求,提供針對性的定制設計方案

智能控制                                                            智能性

設備可實現物聯網應用技術,實現遠程監控             采用PLC控制,全自動運行,可無人值守,現場制氧使用

安全性                                                                環保型

采用PSA制氧,常溫低壓制取氧氣,無爆裂等           以空氣為原料,制取氧氣,不影響環境,無副產物

安全隱患

經濟型                                                               高性能

采用PSA制氧技術,運行成本低,投資見效快          關鍵零部件嚴格按制造工藝選型,確保產品性能,可長期穩定運行


二、VPSA制氧機簡介 (適用于>單機組200Nm³/H 氧氣流量)
主要原理與變壓吸附制氧機原理基本是一樣的,主要的不同在于分子篩的解吸再生使用了一套真空及鼓風機系統/無需壓縮空氣源/能耗比降低,整套系統非標設計制造
產品特點
• 吸附器采用特殊的氣流分配結構,氣流的均勻分配,提高分子篩床層的利用率。
• 吸附器采用立式雙層床結構,下層裝活性氧化鋁,可以減少水分對分子篩吸附性能的影響,同時在分子篩真空再生階段,利用解吸氮氣和清洗氣進行氧化鋁的無熱再生,提高分子篩的適用壽命。

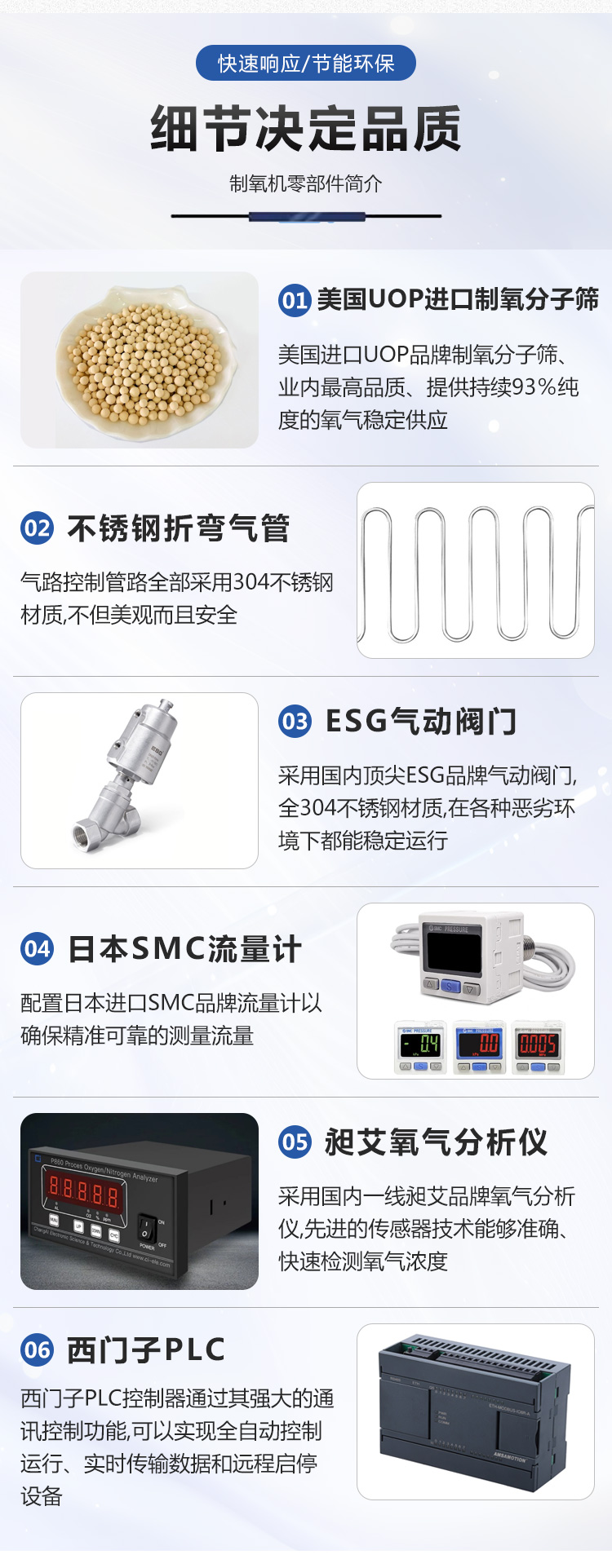

• 采用國外制氧專用分子篩,經過了長時間的實踐考核,性能穩定,采用變壓吸附制氧專用活性氧化鋁對分子篩形成有效保護。

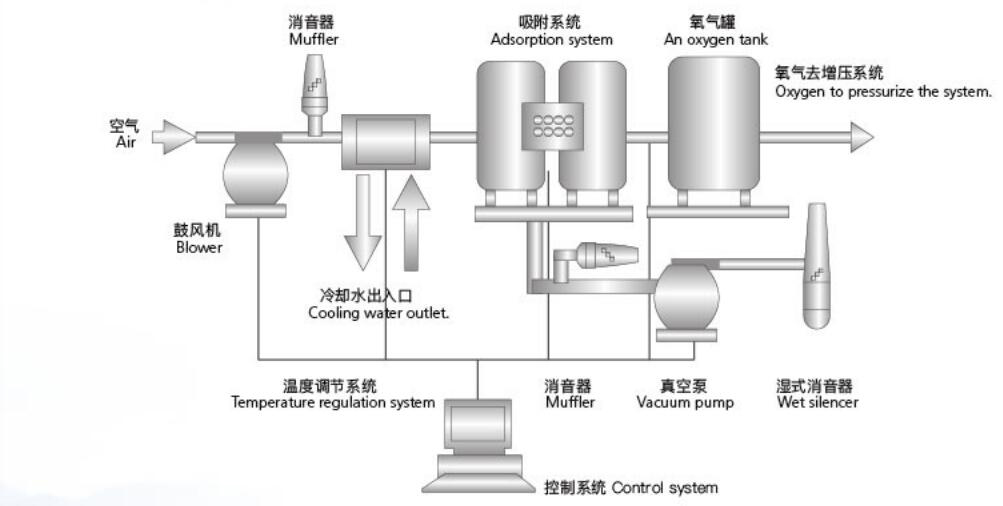

VPSA制氧機工藝流程圖
\
